Radio cu mâinile lor din materiale de resturi
Aparatul de radio detector Rukmi lui
Radio - metoda cea mai sigură și simplă de comunicare la distanță (cu excepția porumbei instruiți). Nu contează dacă este o voce în aer, ei bine, în cazul în care sa dovedit a fi un emițător scânteie semnificativă fisura cuiva, nu sunetul eteric al unei furtuni se apropie! Având în vedere caracteristicile de propagare este posibil de a judeca cât de departe o ființă simțitoare. Poate că va fi un apel de baliză de la un adăpost subteran.
Deci, în nenorocirea noastră imaginară în cel mai rău scenariu, condițiile neindulcite pot fi formate în jurul nostru, așa că am putea forma un cerințe foarte dure și critice pentru receptor proiectat:
- Receptorul trebuie să conțină minimum de componente;
- Receptorul trebuie să furnizeze fără baterii de lucru;
- receptor trebuie să fie capabil să modifice operațional;
- receptor trebuie să fie mobile;
- elemente ale circuitului receptor care urmează să fie pus în aplicare improvizat.
Pe baza acestor cerințe, definim obiectul muncii noastre - un set de cristal. Da, acestea sunt receptoare, cel mai simplu și ieftin, nu necesită pentru funcționarea sa din orice surse suplimentare de energie electrică. detector de dispozitiv de recepție este atât de simplu încât să poată fi construite fără a avea cunoștințe în domeniul de radio! Dacă departe de locul de instalare receptor detector există două sau trei stație de mare putere, pentru admiterea la un set de cristal este foarte dificil de a izola transmiterea unuia dintre ele, astfel încât alții nu au auzit că este foarte benefic pentru noi, în calitate de căutători de cel puțin o parte a semnalului. Detector receptor nu necesită tuburi sau tranzistori și este întotdeauna gata de plecare. Există un număr destul de mare de receptoare scheme de detectoare diferite unul de altul la o complexitate mai mare sau mai mică, metode de personalizare, grade de selectivitate variabilă. Cu toate acestea, se asociază o serie de neajunsuri, elimina că în receptor de detectare nu este posibilă. Un receptor detector nu furnizează stațiile de emisie aflate la distanță. Cea mai puternică stație de auzit pe receptor de detectare nu este mai mult decât o distanță de 600 - 800 km pe zi, iar apoi numai dacă există o antenă foarte mare de recepție.
Fig.1. Diagrama schematică a radioului de detecție
Determinarea materialelor necesare
Material de căutare pentru izolatorul
Izolatorul trebuie să fie format din orice dielectric. Am sugerat folosind o sticlă de plastic. Nu contează ce a fost înainte în această sticlă. Dacă găsiți o sticlă, puteți utiliza o țeavă de plastic, chiar și orice obiect din plastic. Principalul lucru este că ceea ce ați găsit ar putea oferi izolare fiabilă a firului antenei de la subiect, la care va fi atașat antena. Astfel, este imposibil ca acest subiect a devenit o parte a antenei. Fii inteligent și de resurse
Fig.2. Materialul pentru izolator antena
Figura 3. Receptor carcasă din material plastic țeavă bobina circuit oscilant
Material de căutare pentru condensatori (CH, SBL)
Pentru fabricarea acestor piese trebuie folie de material care îndeplinește funcția unui izolator între plăcile condensatorului. Folia poate fi preluată din ambalajele de ciocolată, bomboane, din metal-wrap alte produse alimentare. Aceasta folie este suficient de flexibil pentru că avem nevoie. Dielectric poate fi pachet adecvat de polietilenă, materiale de ambalare, hârtie de scris uscată, hârtie de calc, învelișurile de hârtie de alimente. Ziarele și revistele nu sunt adecvate, ca din cauza compoziției cernelii proprietăți dielectrice va fi slabă.
Figura 4. Materialul pentru condensatoare
Cautarea materialului detector (VD1)
În general, ar fi minunat dacă găsiți dioda semiconductoare dreapta, printre lucruri tehnice de radio (Figura 5). El te va elibera de munca grea pe construcția detectorului, și de a salva timp. Cu receptor gata dioda fabrica va suna mai tare decât de casă. Desigur, diodele ei înșiși nu se întind pe străzi Masini de introducere. Ele pot fi găsite în cărți de radio, casetofoane, televizoare. studieze cu atenție conținutul detectat plăci deoarece diode sunt de dimensiuni reduse la 2 la 4 mm lungime. Un element semiconductor în sine este de obicei închis într-o carcasă de sticlă. Carcasa are un câmp de etichetare. În cazul nostru numărul și culoarea acestor benzi nu contează. Care parte a dioda conectat la receptorul sistemului nostru, de asemenea, nu contează - orice parte.
Figura 5. Detector - dioda semiconductoare
Dar, dacă o astfel de diodă nu veți găsi în altă parte, nu dispera - poti face singur. Acesta este scopul acestui articol - pentru a vă oferi cunoștințe despre modul de a face componentele necesare receptorului le. Construcția detectorului improvizat este prevăzută într-o altă secțiune a articolului. Spune-mi numai că va trebui să găsească un creion simplu, o lamă de ras, un cod PIN, câteva cuie mici, scândură pentru structura suport. știfturi mici pot fi eliminate din fereastra de rame din lemn, pantofi.
Material de căutare pentru legare la pământ
Dacă radioul site-ul de instalare nu va apărea la sol adecvat (secțiunea de apă a sistemului, de exemplu), pentru fabricarea lor proprii la sol va trebui să găsească un obiect metalic mare. Este mai bine dacă acest element nu va fi colorat, asigurându-se astfel interacțiunea fiabilă cu solul. Deoarece solul poate fi folosit o găleată de metal, carcasa mai rece, o sobă de metal, armare zăbrele, tractor, rezervor, navă. Nu uitați să îndepărtați vopseaua sau emailul.
Conectați căștile de serie pentru rezistențe insumarea nu există absolut nici un sens. Dar cum să înțeleagă dacă să aibă căști a venit sau nu, în cazul în care aerul și deci nu este nimeni? Și dintr-o dată în sine este defect? Foarte simplu. La momentul de antenă sau de la sol la receptor veți auzi destul de tare un clic. Este un clic se produce din cauza electricității statice acumulate în circuitul de antenă. Cu cât rezistența căștilor, mai tare va face clic. Nu încercați să răsune familiar de o frecvență de 50 Hz, care este, de obicei, a indus linii de cablare - nici cabluri sub tensiune în jurul tău nu sunt acolo!
Detector de fabricatie separate (VD1)
Deci, avem deja tot ce ai nevoie pentru asamblare - simplu (grafit) creion lamă de ras și PIN-ul. Structura de bază - punctul de contact al lamei și conducerea unui creion, care formează o joncțiune semiconductor. Pentru rigiditate lama trebuie să fie montat pe o placă de lemn mic folosind stud. Pre-nevoie să se ia în considerare modul în care această lamă va fi atașat ghid de instalare. Vă recomandăm ca lama și conductorul montat pe o placă de același știft. A doua jumătate a detectorului, am fabricarea de pini, o bucată mică de un creion și cuișoare. Este necesar să submineze creionul. Rigiditatea plumb la etapa inițială, nu contează. În cazul în care există o selecție de creioane, puteți încerca diferite opțiuni. Lungimea creionului nu ar trebui să fie mare - doar 2 - 5 centimetri. Creion trebuie să fie împrăștiată pe PIN-ul, astfel încât acul picături un creion între tijele de grafit și un înveliș creion, și a fost prevăzut cu un contact de încredere. Capătul liber al știfturilor, de asemenea, trebuie să fie atașată la un panou cu un cui. Cel mai important lucru să nu uităm montarea firului - acesta este atașat la PIN-ul precum și lama. Structura Asamblate arată ceva de genul Figura Figura 7. Cel mai important lucru aici - pentru a găsi punctul cel mai sensibil al muta vârful creionului pe suprafața lamei, de reglare, în măsura în care este posibil, pinii forță. Vă recomandăm să găsească câteva mostre de lame și creion și să facă unele detectoare. Cursul va lama atât noi și ruginite, în general, orice. La urma urmei, costurile în acest caz, va fi pe deplin justificată.
Figura 7. detector asamblat
Bobina circuitului oscilant
Coil circuit oscilant pentru MW contact selectat, LW cel mai bine pentru a produce fără nici un miez. Recomand să utilizeze un cadru rigid, de exemplu, lungimea PVC țeavă (PVC), cu un diametru de 5 cm. Desigur, proiectantul poate utiliza același mod și carton, carton tinde syret. Diametrul firului va necesita mai mult de 1 mm, ar fi mai bine dacă puteți găsi un diametru de sârmă de aproximativ 0,3 mm. Sunteți foarte norocos dacă găsiți un cablu de rețea este folosit pentru a conecta calculatoare la rețea. Este în cantități suficiente pot fi găsite în birouri în apropiere de tavan, ascunse în spatele panouri.
Doar pus 8 conductori cu diametrul necesar. Imaginați-vă o rețea de cablu de 10 metri lungime vă va da la fel de mult ca și pentru construcția de 80 de metri de sârmă de montaj, astfel necesar ca se va potrivi aproape orice dispozitiv, inclusiv bobina! Și astfel, în țeava (adică, cadru) cele două fante în care bascula lichidare sârmă. Găurile sunt necesare pentru montarea sârmă, dar puteți încerca să stabilească banda de cabluri și conducte, dacă aveți unul. Numărul total de spire, care ar trebui să fie stabilite cu atenție rândul său, să se întoarcă, fără suprapuneri, va fi de cel puțin 100. Cu cât mai mult, cu atât mai bine, cu atât mai mare gama pe care o poate acoperi. După fiecare rundă de 20 Vă recomandăm să faci bucle - robinetele, pe care le vom conecta antena, detectorul, condensatoarele din semnalul de căutare. Ambasadorul final de lichidare buclele robinetele trebuie să fie scoasă din izolare. simplă formulă L = 2PR poate determina lungimea totală a bobinelor de sârmă pentru noastre de 15,7 cm - un viraj, apoi se întoarce la 100 necesare 15,7 metri de sârmă, 200 spirelor cel puțin 32 de metri (ținând cont de coturi).
Acesta va fi foarte bine dacă găsiți cel puțin 4 metri de cablu de rețea (Figura 8). Am găsit recent 13 de metri de cablu de rețea - este de 104 de metri! Lungimea totală a înfășurării este de aproximativ diametrul conductorului cu izolație * numărul de rotații, undeva, 1,1 * 100 = 110 mm pentru 100 rotații sau 1,1 * 200 = 220 mm pentru 200 rotații. Păstrați acest lucru în minte atunci când taie țeava.

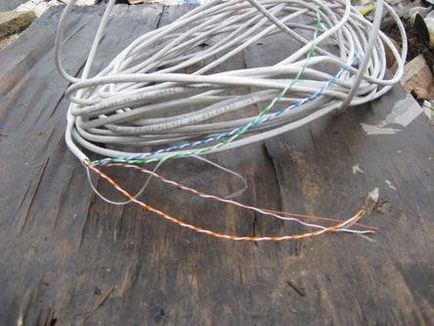

Figura 8. Cablul de rețea pentru înfășurarea circuitului oscilatorii și schema de asamblare bobina
Astfel, bobina (Figura 9) este aproape gata, este necesar să se curețe coturile de izolare, pe care le-am făcut (le-am recomandat să facă după fiecare 20 de ture). Acest lucru se poate face ușor pârlirea constatările și pentru a le curăța, dar principalul lucru de aici - nu exagerați și să nu strice toată munca lor. Derivații pentru siguranța construcțiilor este cel mai bine să se stabilească - bun primotat fire lor pentru organism, dar nu poate fi stabilită, atunci contactul cu bobina ar trebui să fie atent.
Bobina in sine poate fi fixat pe placa, dar nu se poate face acest lucru. Poziția sa de pe placa nu afectează funcționarea noastră a receptorului.
Acest lucru este important pentru toate receptorului de la antena la sol! pentru montarea antenei trebuie să fie de înaltă calitate în ceea ce privește radiofunktsionalnosti. Antena trebuie să fie montat în mod necesar pe izolatori. Umiditate, umiditate, zăpadă, au o mare influență asupra proprietăților antenei, astfel încât ar trebui să încercați să reducă la minimum aceste impacturi - care este ceea ce este necesar izolatori. În mod firesc acestea trebuie să fie realizate din materiale de înaltă calitate, de izolare. Lemnul nu este potrivit pentru acest scop, așa cum devine repede umed.
Cel mai simplu și cel mai accesibil mod de a produce izolatori de la gâtul sticlelor din sticlă sau plastic. Un izolator mai bun obținut în întregime din sticle de plastic (figura 2), pentru a face în acest caz.
Pentru antena de casa izolator de încredere, am recomandăm să utilizați o sticlă de plastic normală. Din se pare un izolator excelent. Pentru a face acest lucru în gâtul ei și la baza sticlei care urmează să fie făcută prin două găuri. Gâtul sticlei și o bază, în general, au o grosime mai mare de perete. Aceste deschideri vor fi necesare, pe de o parte a cablului antenei pe cealaltă parte a firului sau cablului, cu care această antenă trebuie să fie aplicată pe catarg (posturi, copaci, orice subiect ridicat). Puteți arunca un capăt al cablului cu ajutorul sarcinii pe copac, și apoi trageți în sus antena în sine. Aceste facilități vor fi suficiente pentru a ține în mod fiabil lungimea antenei, iar acest lucru este important, deoarece sârmă lung și gros va experimenta o sarcină substanțială tragere.
Condensatori (CH, SBL)
Condensatoare, precum și bobinele pot fi făcute pe cont propriu. Cel mai simplu mod de a face condensatoare fixe. folosind aluminiu sau folie de staniu, scris subțire sau hârtie absorbantă, ambalaje pentru condensatori de polietilenă de casă la câteva sute de picofarads. rezerve semnificative de folie pot fi găsite în ruinele caselor din gazul cuptorului sau sobelor electrice. Folia poate fi, de asemenea, luate din hârtie deteriorate condensatori mari sau puteți folosi folie de aluminiu, care este învelit de ciocolată, iar unele soiuri de ciocolată. De la condensatori deteriorate poate fi de asemenea folosit hârtie unsă ca dielectric. Căutare pentru totală diagrama structurii condensator (Ris.10b) și procesul de fabricație (Ris.10a) vor fi descrise în partea a doua.
Figura 10. condensatoare
Figura 11. antenă dipol
Împământarea - Aceasta este a doua jumătate a antenei, și înseamnă că este, de asemenea, foarte important. Cel mai bun dintre toate, dacă găsiți o țeavă de metal ieșită din pământ. În mod alternativ adecvat încălzirea unei baterii de metal sau rețea fitinguri de sistem de conducte. Principalul lucru pe care acest design a avut oriunde bun contact cu solul și zona mai mare de contact cu solul, cu atât mai bine. Puteți construi propriul teren. În acest caz, terenul trebuie să fie suficient de umed. Este necesar să sape o groapă adâncă, se toarnă în ea apă, arunca într-un pat groapă fier sau o galeata sau orice obiect masiv și în vrac de metal, după atașarea acesteia o lungime suficientă de sârmă pe care le-ar putea conecta la receptor. Apoi umple gaura și se toarnă fiabilitatea (pentru găleată sau pat trandafir). În cazul în care apa nu este disponibilă, atunci recomand o ștampilă bună în jos pe pământ.
Figura 12. Tipul antenei ray Înclinat
Deci, receptorul nostru este gata, antena este montată pe un copac, la sol săpate în pământ, și putem începe să ascultăm eterul.
Figura 13. Set de cristal Gata
